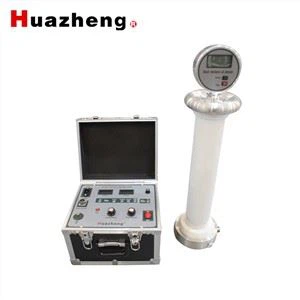

Conjunt de proves d'alta tensió 400kV 5mA DC Hipot
Conjunt de proves d'alta tensió 400kV 5mA DC Hipot
I. Introducció del producte
DC Hipot Tester s'utilitza àmpliament en la prova d'alta tensió de DC de detenidors d'òxid de zinc, arrestadors de cops magnètics, cables d'alimentació, generadors, transformadors, interruptors de circuits i altres productes elèctrics.
II.Diagrama de principis de treball
Fig. 1-1 Diagrama de principis de treball
Principals prestacions tècniques
Sèrie HZZGF dels principals indicadors tècnics
Especificacions Paràmetres tècnics | 100/20 | 120/20 | 200/10 | 300/10 | 400/2 | 400/3 | 400/5 |
Tensió de sortida nominal (kV) | 100 | 120 | 200 | 200/300 | 200/400 | 200/400 | 200/400 |
Corrent de sortida nominal (mA) | 20 | 20 | 10 | 10 | 2 | 3 | 5 |
Potència de sortida nominal (W) | 2000 | 2400 | 2000 | 3000 | 800 | 1200 | 2000 |
Corrent màxim de càrrega (mA) | 30 | 30 | 15 | 15 | 3 | 4.5 | 7.5 |
Error de mesura de tensió | ±1%(total)±2 paraules | ||||||
Error de mesura actual | ±1%(ple)))±2 paraules | ||||||
Error de configuració de sobre-voltatge | ≤1% | ||||||
0.75 Error de commutació | ≤1% | ||||||
Coeficient d'ondulació | A Io≤5mA,≤1,0%;A Io≤10mA≤2,0% | ||||||
Estabilitat de tensió | Fluctuació aleatòria, variació de tensió d'alimentació±10%, ≤1,0% | ||||||
Mode d'operació | Ús discontinu: càrrega nominal 30 minuts 1,1 vegades tensió nominal: 10 minuts | ||||||
Humitat ambiental | -10 °C ~ 40 °C | ||||||
Humitat relativa | Quan la temperatura és de 25 °C, no més del 85%(sense condensació) | ||||||
L'altitud | Per sota dels 1500 metres | ||||||
Llista d'embalatge
No. | Ítem | Qty |
1 | Unitat de control | 1 pc |
2 | Reforç d'alta tensió | 2 peces |
3 | Resistència límit actual | 1 pc |
4 | Vareta de descàrrega amb plom de terra | 1 pc |
5 | Cable de proves d'alta tensió | 1 pc |
6 | Cable de freqüència intermèdia | 1 conjunt |
7 | Plom de terra | 1 conjunt |
8 | Cable d'alimentació | 1 pc |
9 | Fusibles | divers |
10 | Barra de suport de resistor limitant actual | 1 pc |
11 | Microamímetre | 1 pc |
12 | Línia de fibra de microammètrica | 2 peces |
